Wielowarstwowa płytka drukowana PCBA PCBA do płytki elektronicznej

Miejsce pochodzenia Shenzhen
Nazwa handlowa YScircuit
Orzecznictwo ISO9001,UL,REACH, RoHS
Numer modelu YSPBCAC-0010
Minimalne zamówienie 1 kawałek
Cena 0.04-5$/piece
Szczegóły pakowania Pianka bawełniana + karton + pasek
Czas dostawy 2-8 dni
Zasady płatności T/T, PayPal, Alibaba płaci
Możliwość Supply 251 000 metrów kwadratowych rocznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał FR4 Rozmiar Zgodnie z życzeniem klienta
Proces Immersion Gold/Sliver/montaż Wykończenie powierzchni HASL/HASL-LF/ENIG
Grubość miedzi 0,5 uncji-6 uncji Nazwa produktu montaż płytki drukowanej
Podanie Elektroniki użytkowej Rodzaj Tablica elektroniczna
High Light

Wielowarstwowa płytka drukowana PCBA

,

płytka drukowana PCBA PCBA

,

elektronika PCBA PCB

Zostaw wiadomość
opis produktu

PCB Factory Print Circuit Board PCBA Niestandardowe wielowarstwowe Wszystkie PCB Sprzedają projektowanie i produkcję montażu

Część 1: Co to jest PCBA?
Zespół płytki drukowanej to termin odnoszący się do płytek drukowanych zmontowanych z elementów elektronicznych, takich jak kondensatory, rezystory i IC (układ scalony).PCBA może być półproduktem wszystkiego, od światła LED po elektroniczną ciężarówkę.Integracja PCBA to system złożonego produktu elektrycznego.Gdy PCBA są instalowane z obudowami, stają się konstrukcjami skrzynkowymi lub produktami końcowymi.

Aby upewnić się, że połączenie działa odpowiednio, materiały są spawane lub wkładane do pustej płytki drukowanej i sprawdzane w celu przetestowania ich działania.
Goła płytka drukowana składa się z arkusza utworzonego z materiału izolacyjnego, folii miedzianej i powłoki chroniącej miedź przed korozją.Podczas gdy PCBA jest montowana ze wszystkimi zmontowanymi komponentami elektronicznymi.
Obecnie prawie wszystkie komponenty można montować powierzchniowo na płytkach drukowanych.Technologia otworów przelotowych jest nadal w użyciu, ale coraz rzadziej w montażu płytek drukowanych.
Część 2: Jak uzyskać niestandardowy PCBA
W tej sekcji przyjrzymy się, jak utworzyć niestandardową płytkę PCBA.
Krok 1.Pierwszym krokiem w projektowaniu niestandardowej płytki PCB jest utworzenie widoku schematu.
Wymagany komponent jest umieszczany na płótnie, a ich piny są połączone liniami reprezentującymi połączenia elektryczne.Komponenty są zwykle pobierane z biblioteki komponentów, która jest częścią oprogramowania do projektowania.
Może istnieć wiele wariantów tych samych komponentów w zależności od rodzaju używanej obudowy, np. podwójnej obudowy liniowej lub układu scalonego montowanego powierzchniowo.Pakiety mogą wydawać się takie same w widoku schematu, ale są bardzo różne w widoku układu, w którym płytka jest faktycznie zaprojektowana.
Oprócz komponentów i ich połączeń elektrycznych potrzebne są również sygnały zasilania i uziemienia.Ponadto złącza muszą być umieszczone na płytce drukowanej, aby zrobić miejsce na zasilanie i masę.Do płytki wymagane jest również podłączenie urządzeń zewnętrznych typu potencjometry, diody LED itp.

Omówienie możliwości produkcyjnych PCB YScircuit HDI
Funkcjamożliwości
Liczba warstw4-60L
Dostępna technologia PCB HDI1+N+1
2+N+2
3+N+3
4+N+4
5+N+5
Dowolna warstwa
Grubość0,3 mm-6 mm
Minimalna szerokość linii i odstęp0,05 mm/0,05 mm (2 mil / 2 mil)
ROZSTAW BGA0,35 mm
Minimalny rozmiar wiercenia laserowego0,075 mm (3 zero)
Min mechaniczny rozmiar wiercenia0,15 mm (6 mil)
Współczynnik proporcji dla otworu laserowego0,9:1
Współczynnik proporcji dla otworu przelotowego16:1
Wykończenie powierzchniHASL, bezołowiowe HASL, ENIG, cyna zanurzeniowa, OSP, srebro zanurzeniowe, złoty palec, galwanizacja twardego złota, selektywne OSP, ENEPIG.etc.
Poprzez opcję WypełnijPrzelotka jest platerowana i wypełniona przewodzącą lub nieprzewodzącą żywicą epoksydową, a następnie zaślepiona i pokryta galwanicznie
Wypełniony miedzią, wypełniony srebrem
Laser za pomocą miedzianego zamknięcia
Rejestracja±4 mil
Maska lutowniczaZielony, czerwony, niebieski, biały, czarny, fioletowy, matowy czarny, matowy zielony.etc.





YScircuit Bare Boards Zwykle czas dostawy
warstwa/m²S<1㎡S<3㎡S<6㎡S<10㎡S<13㎡S<16㎡S <20㎡S<30㎡S<40㎡S<50㎡S<65㎡S<85㎡S <100㎡
1L4wd6wd7wd7wd9wd9wd10 tyg10 tyg10 tyg12 tyg14 tyg15 tyg16 tyg
2L4wd6wd9wd9wd11 mc12 tyg13 tyg13 tyg15 tyg15 tyg15 tyg15 tyg18 tyg
4L6wd8wd12 tyg12 tyg14 tyg14 tyg14 tyg14 tyg15 tyg20 tyg25 tyg25 tyg28 tyg
6L7wd9wd13 tyg13 tyg17 tyg18 tyg20 tyg22 tyg24 tyg25 tyg26 tyg28 tyg30 tyg
8L9wd12 tyg15 tyg18 tyg20 tyg20 tyg22 tyg24 tyg26 tyg27 tyg28 tyg30 tyg30 tyg
10L10 tyg13 tyg17 tyg18 tyg20 tyg20 tyg22 tyg24 tyg26 tyg27 tyg28 tyg30 tyg30 tyg
12L10 tyg15 tyg17 tyg18 tyg20 tyg20 tyg22 tyg24 tyg26 tyg27 tyg28 tyg30 tyg30 tyg
14L10 tyg16 tyg17 tyg18 tyg20 tyg20 tyg22 tyg24 tyg26 tyg27 tyg28 tyg30 tyg30 tyg
16L10 tyg16 tyg17 tyg18 tyg20 tyg20 tyg22 tyg24 tyg26 tyg27 tyg28 tyg30 tyg

30 tyg

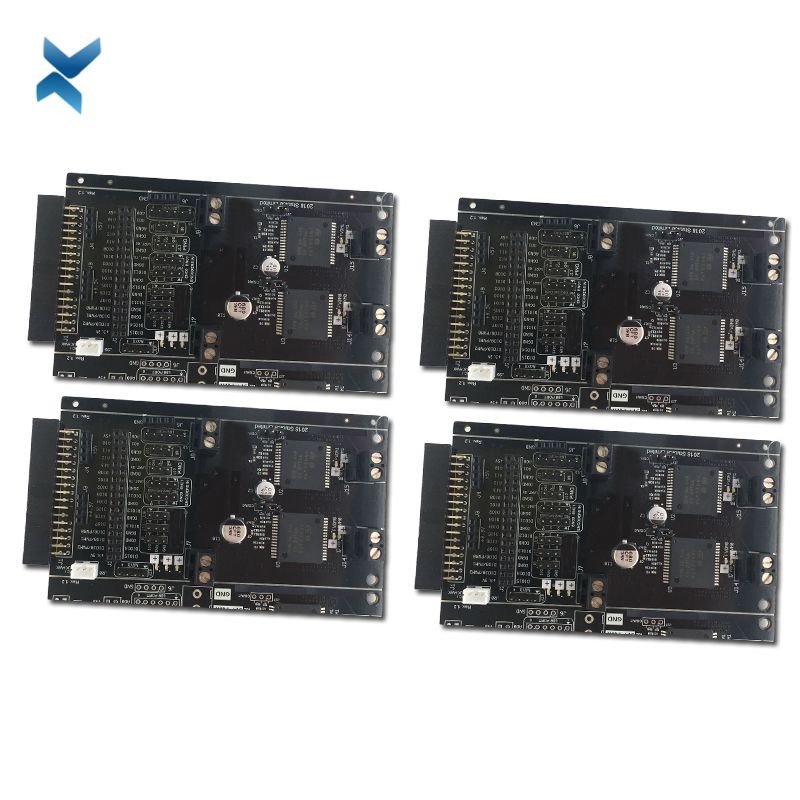

Wielowarstwowa płytka drukowana PCBA PCBA do płytki elektronicznej 0

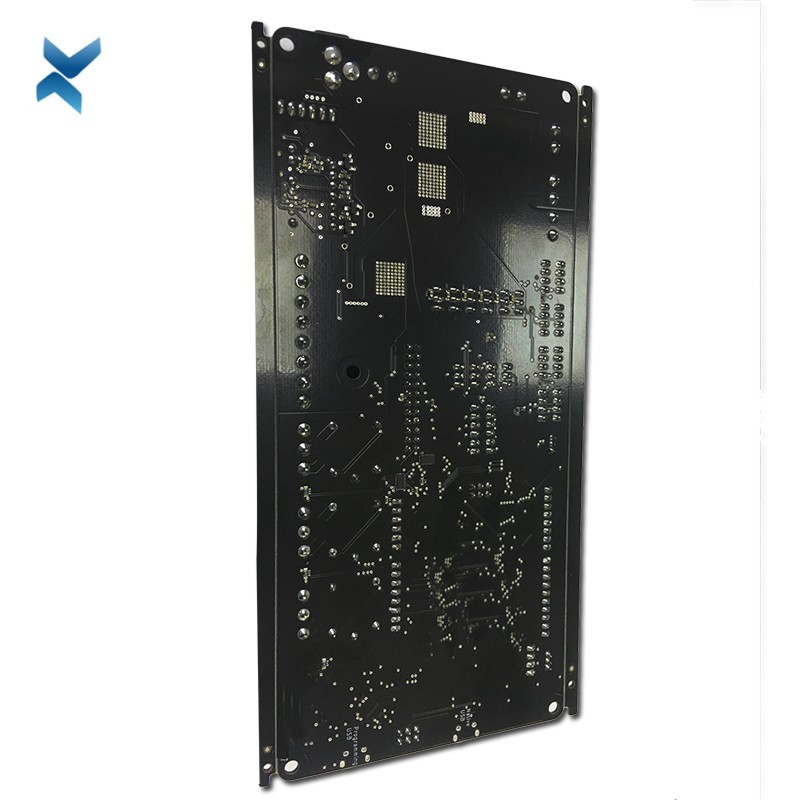

Wielowarstwowa płytka drukowana PCBA PCBA do płytki elektronicznej 1

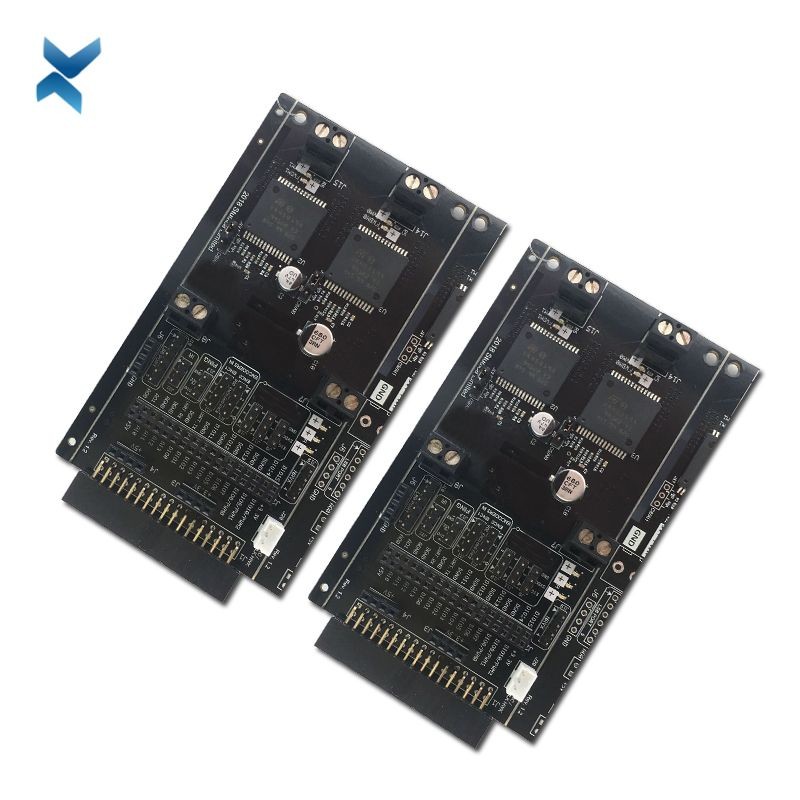

Wielowarstwowa płytka drukowana PCBA PCBA do płytki elektronicznej 2

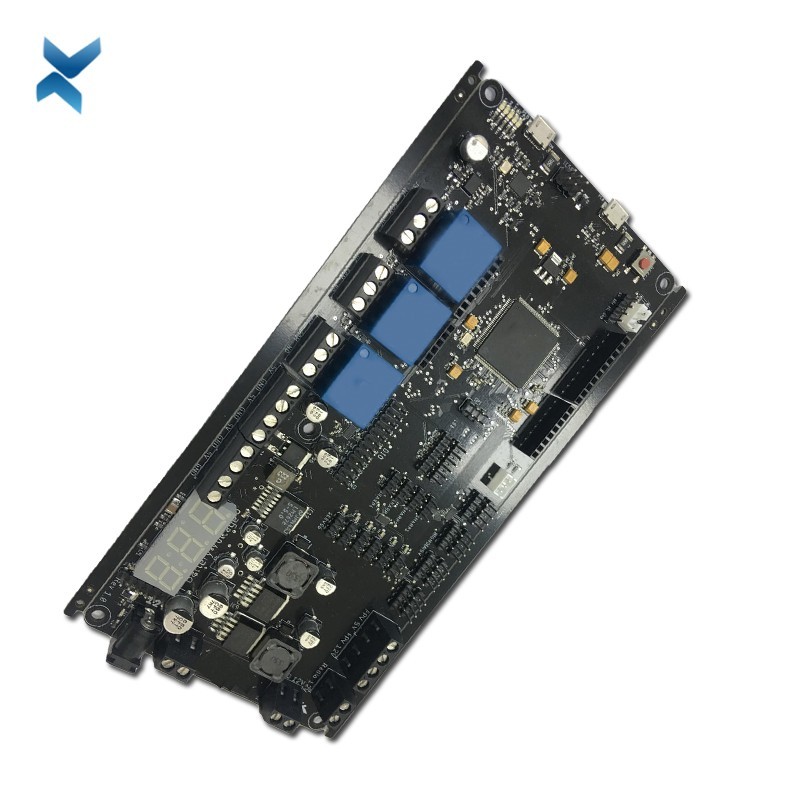

Wielowarstwowa płytka drukowana PCBA PCBA do płytki elektronicznej 3
