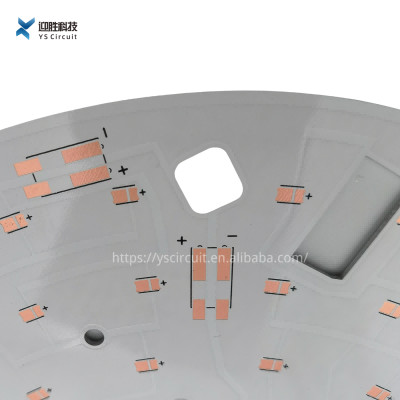

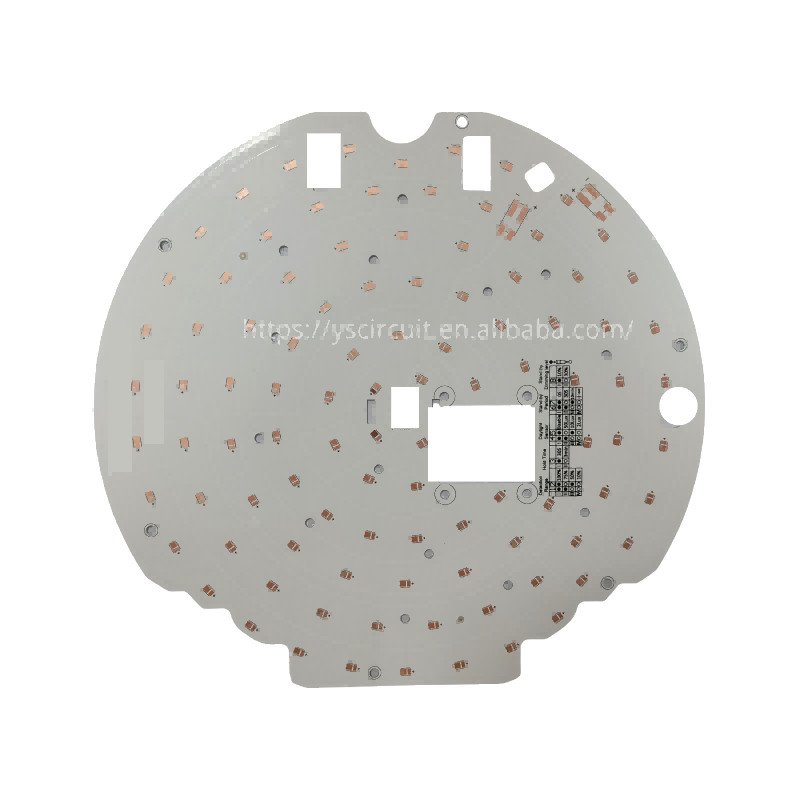

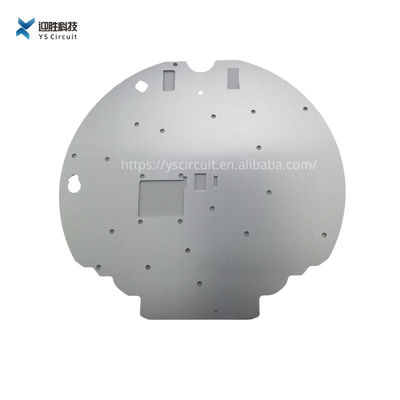

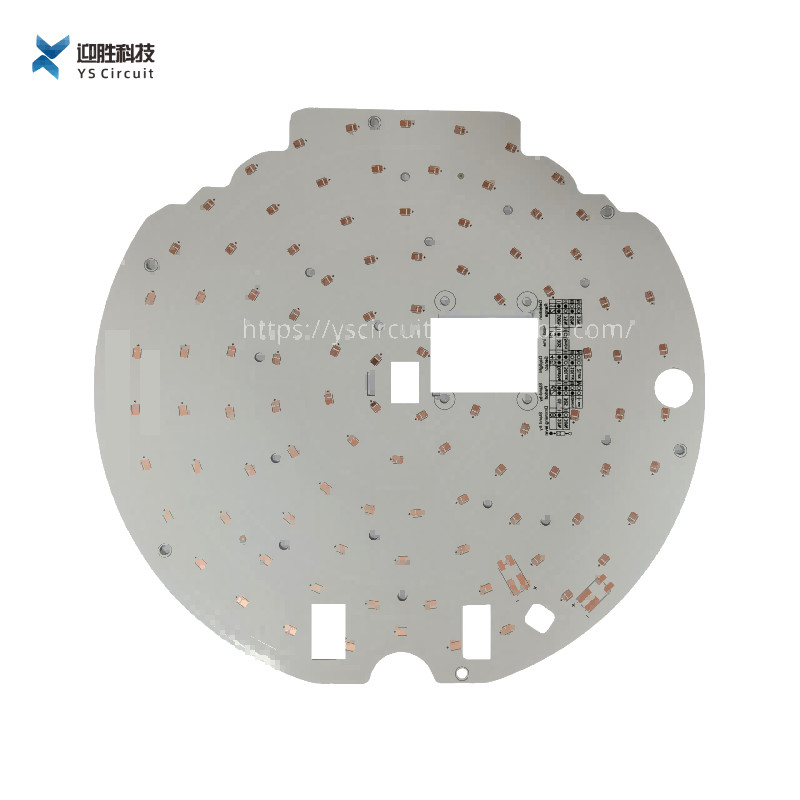

Pusta żarówka LED, płytka aluminiowa PCB do elektroniki

Led Pcb Custom Design Smd Led Bulb Circuit Board Pusta aluminiowa płytka drukowana

Co to jest aluminiowa płytka drukowana?

Aluminiowa płytka PCB ma podobny układ do zwykłej płytki PCB.Ma warstwę lub warstwy miedzi, maski lutowniczej i sitodruku.

Jednak zamiast podłoża z włókna szklanego lub tworzywa sztucznego aluminiowa płytka drukowana ma podłoże metalowe.

Baza ta zawiera głównie kombinację aluminium.

Metalowy rdzeń może składać się w całości z metalu lub stanowić kombinację włókna szklanego i aluminium.

Aluminiowe płytki drukowane są zwykle jednostronne, ale mogą być również dwustronne.

Wielowarstwowe aluminiowe płytki PCB są bardzo trudne w produkcji.

Płytki aluminiowe są najczęściej wykorzystywane w elektronice LED i przetwarzającej energię.Intensywne światło wytwarzane przez diody LED generuje wysokie poziomy ciepła, które aluminium odprowadza z komponentów.Aluminiowa płytka drukowana przedłuża żywotność urządzenia LED i zapewnia większą stabilność.Podłoża aluminiowe można znaleźć w lampach ulicznych, światłach stopu i oświetleniu domowym.Pozwalają przetwornicom zmieniać prądy i regulować elektronikę.Twórcy z wielu innych branż również znajdują zastosowanie w aluminiowych płytkach drukowanych, ale nie wdrażają ich tak często.

Wydajność aluminiowej płytki drukowanej

1. Rozpraszanie ciepła

Typowe podłoża PCB, takie jak FR4, CEM3, są słabymi przewodnikami ciepła.

Jeśli ciepło sprzętu elektronicznego nie może być rozłożone w czasie, spowoduje to awarię elementów elektronicznych w wysokiej temperaturze.

Podłoża aluminiowe mogą rozwiązać ten problem rozpraszania ciepła.

2. Rozszerzalność termiczna

Aluminiowe podłoże PCB może skutecznie rozwiązać problem rozpraszania ciepła, dzięki czemu można złagodzić problem rozszerzalności cieplnej i kurczenia się elementów na płytkach drukowanych z różnymi substancjami, co poprawia trwałość i niezawodność całej maszyny i sprzętu elektronicznego.

W szczególności podłoże aluminiowe może rozwiązać problemy związane z rozszerzalnością cieplną i kurczliwością SMT (technologia montażu powierzchniowego).

Aluminiowa płytka PCB jest jedną z najczęściej używanych płytek PCB z rdzeniem metalowym, zwaną również MC PCB, platerowaną aluminium lub izolowanym metalowym podłożem itp.

Podstawowa struktura aluminiowej płytki PCB nie różni się zbytnio od innych płytek PCB.

Taka konstrukcja sprawia, że ​​płytka drukowana jest doskonałym izolatorem elektrycznym i przewodnikiem ciepła

CZYM JEST ALUMINIOWA PŁYTA PCB?

PCB zazwyczaj składa się z trzech warstw.Przewodząca warstwa miedzi na górze, warstwa dielektryczna pomiędzy i warstwa podłoża na dole.Standardowe płytki PCB mają warstwę podłoża wykonaną z włókna szklanego, ceramiki, polimerów lub dowolnego innego niemetalowego rdzenia.Duża ilość PCB wykorzystuje FR-4 jako podłoże.

Aluminiowe płytki drukowane wykorzystują aluminiowe podłoże.Zamiast standardowego FR-4 jako materiału podłoża.

Warstwa miedzi obwodu

Warstwa ta przesyła sygnały przez całą płytkę PCB.

Ruch naładowanych cząstek generuje ciepło.

Ciepło to jest przekazywane do aluminiowego podłoża.Który skutecznie ją rozprasza.

Warstwa izolująca

Warstwa ta jest również znana jako warstwa dielektryczna.

Wykonany jest z materiałów, które są słabymi przewodnikami prądu.

Pochłania ciepło wytworzone w powyższej warstwie.I przenieś go na aluminiowe podłoże pod nim.

podłoże

Podłoże działa jako podstawa dla PCB.

Mocno trzyma elementy znajdujące się nad nim.Zmieniając charakterystykę podłoża, zmienia się wydajność PCB.

Na przykład sztywne podłoże zapewnia wytrzymałość i trwałość płytki PCB.

Podczas gdy elastyczne podłoże otwiera więcej opcji projektowych.

Aluminiowe podłoże jest stosowane w aplikacjach opartych na energoelektronice, gdzie wymagane jest wysokie rozpraszanie ciepła.

Dzięki dobrej przewodności cieplnej utrzymuje ciepło z dala od ważnych elementów elektronicznych.Zapewniając w ten sposób minimalne uszkodzenia obwodu.

ALUMINIOWE PCB WYPRODUKOWANE W YScircuit

YScircuit jest jednym z najlepszych producentów aluminiowych płytek PCB.

Aby zwiększyć ogólną wydajność produktu, zapewniają warstwę termiczną na aluminiowej płytce drukowanej.

Odprowadza ciepło w bardzo efektywny sposób.W przypadku aplikacji o dużej mocy i wąskich tolerancjach PCB z podkładem aluminiowym to doskonały wybór wśród twórców projektów.

Biorąc pod uwagę parametry, takie jak współczynnik rozszerzalności cieplnej, przewodność cieplna, wytrzymałość, twardość, waga i koszt.Płyta aluminiowa to idealny wybór dla Twojego projektu.Możesz zmodyfikować swoje podłoże PCB.PCBWay oferuje różne płyty aluminiowe, takie jak 6061, 5052, 1060 i wiele innych.

ZALETY ALUMINIOWEJ PCB

1. Zdolność rozpraszania ciepła aluminiowych płytek drukowanych jest znacznie lepsza niż w przypadku standardowych płytek drukowanych.

2. Aluminiowe płytki PCB zapewniają większą wytrzymałość i trwałość.W porównaniu z płytkami PCB na bazie ceramiki i włókna szklanego.

3. Wydaje się to ironiczne, ale PCB na bazie aluminium są lżejsze.W porównaniu ze standardowymi płytkami PCB.

APLIKACJE

1. Stosowane są w urządzeniach zasilających, takich jak regulatory przełączające, przetwornica DC/AC, regulator SW.

2. W modułach mocy są stosowane w falownikach, przekaźnikach półprzewodnikowych i mostkach prostowniczych.

3. W samochodach stosowane są w elektronicznym regulatorze, zapłonie, sterowniku zasilania itp.
