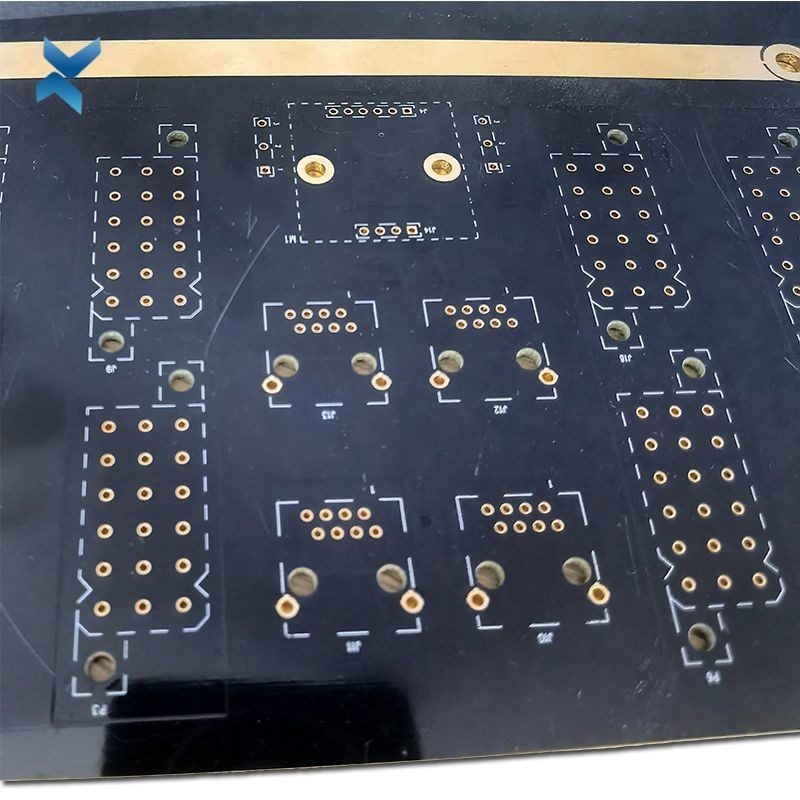

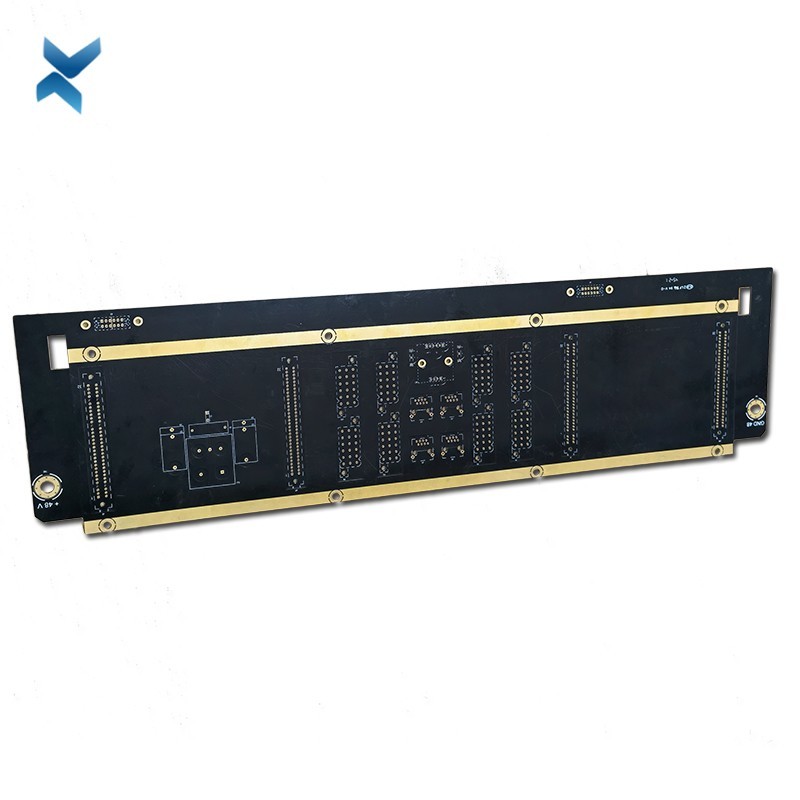

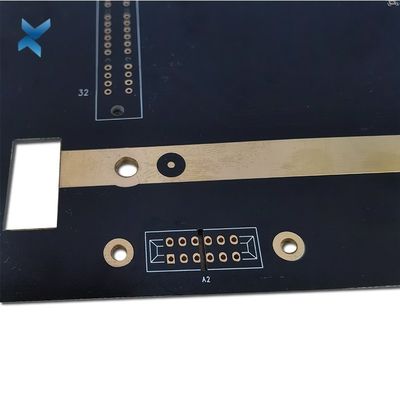

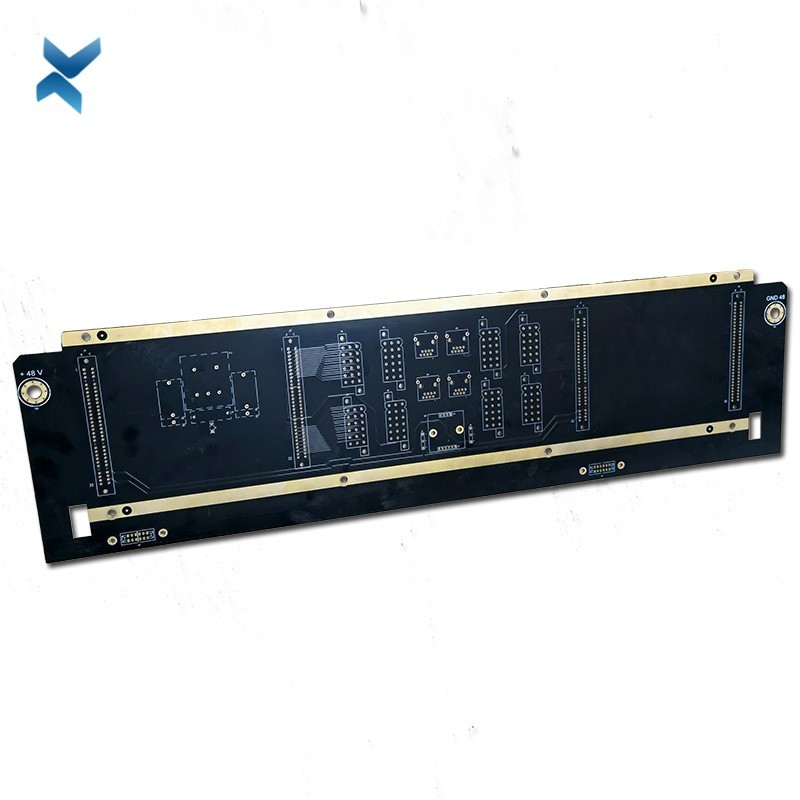

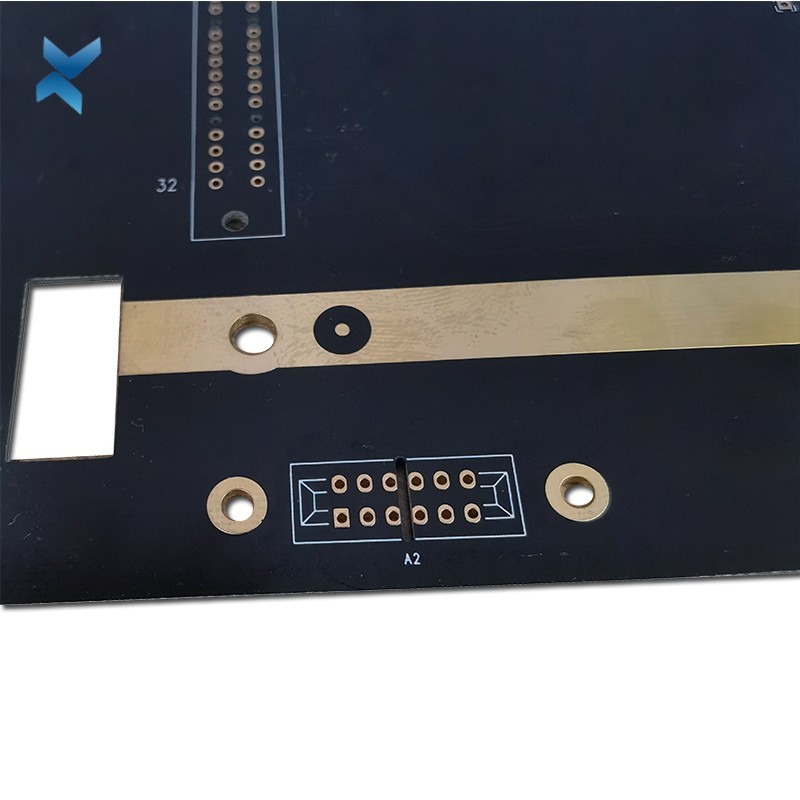

Przemysłowy zespół PCB Fast Turn 10 warstw dla systemu kolejowego E Car

  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
Miejsce pochodzenia Shenzhen
Nazwa handlowa YScircuit
Orzecznictwo ISO9001,UL,REACH, RoHS
Numer modelu YS-LS-0002
Minimalne zamówienie 1 kawałek
Cena 0.04-5$/piece
Szczegóły pakowania Pianka bawełniana + karton + pasek
Czas dostawy 2-8 dni
Zasady płatności T/T, PayPal, Alibaba płaci
Możliwość Supply 251 000 metrów kwadratowych rocznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał FR4 Rozmiar 68*18 cm
Proces Immersja złota/srebrna Wykończenie powierzchni HASL/HASL-LF/ENIG/OSP
Warstwy 10 warstw Grubość 2,4 mm
Podanie System kolejowy Nazwa Płytka systemu kolejowego
High Light

Przemysłowy montaż PCB z szybkim obrotem

,

montaż PCB z szybkim obrotem 10 warstw
Zostaw wiadomość
opis produktu

YScircuit PCB 10 warstw Szybka dostawa Płytka drukowana do samochodów elektrycznych



Na co zwrócić uwagę przy szybkiej produkcji PCB

Kiedy jesteś na rynku szybkiej produkcji PCB, czas ma kluczowe znaczenie.

Jednak szybkość to nie wszystko – jakość jest równie ważna na każdym etapie procesu produkcyjnego, od prototypowania po produkcję masową.



W YScircuit zapewniamy szybkość bez utraty jakości.

Nasze krajowe i zagraniczne zakłady produkcyjne oraz najnowocześniejsze możliwości produkcyjne zapewniają jakość lotniczą w standardowych cenach.

Od prostych prototypów po kompletne serie produkcyjne, wykonujemy pracę zgodnie z Twoim harmonogramem ze 100% gwarancją terminowości.



YScircuit Bare Boards Zwykle czas dostawy
warstwa/m² S＜1㎡ S＜3㎡ S＜6㎡ S＜10㎡ S＜13㎡ S＜16㎡ S <20㎡ S＜30㎡ S＜40㎡ S＜50㎡ S＜65㎡ S＜85㎡ S <100㎡
1L 4wd 6wd 7wd 7wd 9wd 9wd 10 tyg 10 tyg 10 tyg 12 tyg 14 tyg 15 tyg 16 tyg
2L 4wd 6wd 9wd 9wd 11 mc 12 tyg 13 tyg 13 tyg 15 tyg 15 tyg 15 tyg 15 tyg 18 tyg
4L 6wd 8wd 12 tyg 12 tyg 14 tyg 14 tyg 14 tyg 14 tyg 15 tyg 20 tyg 25 tyg 25 tyg 28 tyg
6L 7wd 9wd 13 tyg 13 tyg 17 tyg 18 tyg 20 tyg 22 tyg 24 tyg 25 tyg 26 tyg 28 tyg 30 tyg
8L 9wd 12 tyg 15 tyg 18 tyg 20 tyg 20 tyg 22 tyg 24 tyg 26 tyg 27 tyg 28 tyg 30 tyg 30 tyg
10L 10 tyg 13 tyg 17 tyg 18 tyg 20 tyg 20 tyg 22 tyg 24 tyg 26 tyg 27 tyg 28 tyg 30 tyg 30 tyg
12L 10 tyg 15 tyg 17 tyg 18 tyg 20 tyg 20 tyg 22 tyg 24 tyg 26 tyg 27 tyg 28 tyg 30 tyg 30 tyg
14L 10 tyg 16 tyg 17 tyg 18 tyg 20 tyg 20 tyg 22 tyg 24 tyg 26 tyg 27 tyg 28 tyg 30 tyg 30 tyg
16L 10 tyg 16 tyg 17 tyg 18 tyg 20 tyg 20 tyg 22 tyg 24 tyg 26 tyg 27 tyg 28 tyg 30 tyg 30 tyg



Produkcja PCB YScircuit Najszybszy czas dostawy
  0-0,5m2 0,5-1m2 1-3m2 3-5m2 5-10m2
1-2L 24h 24h 3 tyg 4wd 5wd
4L 24h 48H 4wd 5wd 6wd
6L 48H 48H 4wd 6wd 6wd
8L 48H 36H 5wd 6wd 8wd



Przemysłowy zespół PCB Fast Turn 10 warstw dla systemu kolejowego E Car 0

Możliwości PCB YScircuit
Indeks techniczny Partia masowa Mała partia Próbka
Materiał bazowy FR4 Normalna Tg Shengyi S1141,KB6160 (nie nadaje się do procesu bezołowiowego)
Średni Tg Dla HDI, wielowarstwowe: SY S1000H,ITEQIT158.TU-662
Wysoka Tg Gruba miedź, wysoka warstwa: SY S1000-2;ITEQIT180A;ISOLA:FR408R;370HR;TU-752;
Wolne od halogenu Średnia Tg: SYS1150G.H160HF; wysoka Tg: SYS1165
Wysoki wskaźnik CTI CTl≥600 SY S1600
Wysoka częstotliwość Rogers, Arion, Taconic, SY SCGA-500.S7136
Wysoka prędkość SYS7439,TU-862HF.TU-872SLK; ISOLA:l-Speed.1-Tera@MT40;
Materiał elastyczny Baza Bezklejowy: typ Dupont AK XingyangW,Panosonic RF-775;
Okładka SY SF305C. Xingyang typu O
Specjalny PP Brak przepływu PP:VT-447LF.Taiguang 370BL Arion 49N
Arkusz samoprzylepny z wypełniaczem ceramicznymRogers4450F
Arkusz samoprzylepny PTFEArion6700.Taconic FR-27/FR-28
Dwustronna powłoka PExingyang N-1010TF-mb
Metalowa podstawa Berguist baza Al, chaosun baza Al, baza miedzi
Specjalny Wysoka sztywność żaroodporna Pl: TenghuiVT-901.Arion85N.SY S260(Tg250)
Materiał o wysokiej przewodności cieplnej: 92ML
Czysty materiał ceramiczny: ceramika alumna. Ceramika z azotku glinu
Materiał BT: Tajwan Nanya NGP-200WT
Warstwy FR4 20 36 48
Sztywny8Flex/(Elastyczny) 16(6) 16(6) 24(6)
Laminowanie mieszane o wysokiej częstotliwości 12 12 20
100% PTFE 6 6 10
HDI 4 kroki 4 kroki 4 kroki
Indeks techniczny Partia masowa Mała partia Próbka
Rozmiar dostawy Maks. (mm) 1200*560 1200*560 1200*560
(mm) Min. (mm) 20*20 10"10 5*10
Grubość deski wykończeniowej Maks. (mm) 10
Min. (mm) 0,3
Szerokość/Odstęp Wewnętrzna (mil) Miedź bazowa 0,5 uncji: 3/3 miedź bazowa 1,0 uncji: miedź bazowa 4/42,0 uncji: 516
Miedź bazowa 3,0 uncji: 7/9 Miedź podstawowa 4,0 uncji: 8/12 Miedź podstawowa 5,0 uncji: 10/15
6.0OZ basecooper: 12/18 10OZ basecopper: 18/24 12OZ basecopper: 20/28
Zewnętrzna (mil) Miedź bazowa 1/3 uncji: 3/3 Miedź bazowa 0,5 uncji: 4/4 Miedź bazowa 1,0 uncji: 5/5
Miedź bazowa 2,0 uncji: 6/8 Miedź podstawowa 3,0 uncji: 7/10 Miedź podstawowa 4,0 uncji: 8/13
Miedź bazowa 5,0 uncji: 10/16 Miedź bazowa 6,0 uncji: 12/18 Miedź bazowa 10 uncji: 18/24
Miedź bazowa 12 uncji: 20/28150Z miedź bazowa: 24/32
Szerokość linii
Tolerancja		 >5,0 mln ±20% ±20% ±1,0 mil
≤5,0 mil ±1,0 mil ±1,0 mil ±1,0 mil
Wiercenie Minimalny laser (mm) 0,1 0,1 0,1
Min. CNC (mm) 0,2 0,15 0,15
Maks. wiertło CNC (mm) 6.5 6.5 6.5
Min. Pół otworu (mm) 0,5 0,4 0,4
Otwór PTH (mm) Normalna ±0,1 ±0,075 ±0,075
Otwór naciskowy ±0,05 ±0,05 ±0,05
Kąt otworu (stożkowy) Szerokość górnych średnic ≤6,5 mm: 800,900,1000,1100: Szerokość górnych średnic ≤65 mm: 900;
Frecision kontroli głębokości wiercenia (mm) ±0,10 ±0,075 ±0,05
Liczba ślepych otworów CNC jednego sidd ≤2 ≤3 ≤4
Minimalny odstęp między otworami (różna sieć, wojsko, medycyna, samochód) mm 0,5 0,45 0,4
Minimalny odstęp (różna sieć, ogólna kontrola przemysłowa i elektronika konsumencka) mm 0,4 0,35 0,3





Proces produkcji płytek drukowanych YScircuit

流程图





Układ PCB

How to makes a good PCB Stack-Up? - News-Blog - Headpcb--Professional PCB Service Provider

Przemysłowy zespół PCB Fast Turn 10 warstw dla systemu kolejowego E Car 3

Przemysłowy zespół PCB Fast Turn 10 warstw dla systemu kolejowego E Car 4

Przemysłowy zespół PCB Fast Turn 10 warstw dla systemu kolejowego E Car 5

Przemysłowy zespół PCB Fast Turn 10 warstw dla systemu kolejowego E Car 6

Przemysłowy zespół PCB Fast Turn 10 warstw dla systemu kolejowego E Car 7



FQA



1. Jakiego rodzaju PCB chcesz?
Uprzejmie zapewniamy różne produkty PCB, w tym Normal PCB (1-20 Layer), Heavy Cooper Board, Hard Gold
Płyta, FPC, elastyczna płyta sztywna, HDI i metalowa płytka drukowana itp. Do próbek, do małych objętości i do produkcji masowej.



2. Czy masz minimalną ilość zamówienia?
Tak, wymagamy, aby wszystkie zamówienia międzynarodowe miały bieżące MOQ.

Jeśli szukasz odsprzedaży, ale w znacznie mniejszych ilościach, zalecamy sprawdzenie naszej strony internetowej.



3. Jaki jest średni czas realizacji?
W przypadku próbek czas realizacji wynosi około 4 dni.

W przypadku produkcji masowej czas realizacji wynosi 8-12 dni po otrzymaniu wpłaty zaliczki.

Terminy realizacji stają się skuteczne, gdy (1) otrzymamy Twój depozyt i (2) uzyskamy ostateczną zgodę na Twoje produkty.

Jeśli nasze terminy realizacji nie pasują do Twojego terminu, przeanalizuj swoje wymagania przy sprzedaży.

We wszystkich przypadkach postaramy się sprostać Państwa wymaganiom.W większości przypadków jesteśmy w stanie to zrobić.



4. Czy potrafisz ukończyć PCB w krótkim czasie, na przykład 2-3 dni?
Możemy przyspieszyć produkcję PCB i zakończyć pracę w ciągu 2-3 dni roboczych.Ale będą opłaty za pośpiech.


5. Czy możesz dostarczyć odpowiednią dokumentację?
Tak, możemy dostarczyć większość dokumentacji, w tym certyfikaty analizy/zgodności;Ubezpieczenie;Pochodzenie i inne dokumenty wywozowe, jeśli są wymagane.

tagi:

HDI PCB Quick Turn

aluminiowy zespół PCB Quick Turn

PCB Quick Turn dwustronny
